Система получения очищенной воды (PW)
Установка для получения очищенной воды (PW) использует мембранную технологию обратного осмоса для удаления из питательной воды растворенных солей и других примесей, бактерий, вирусов и нежелательных веществ. Это помогает фармацевтическим предприятиям получать воду требуемого качества для производства и последующих технологических процессов.
Основной процесс получения очищенной воды (PW) – мембранное разделение методом обратного осмоса. Под давлением исходная вода проходит вдоль полупроницаемой мембраны. Молекулы воды проходят через мембрану, а растворенные соли, примеси и микроорганизмы преимущественно задерживаются. Это позволяет получать воду установленного качества.
Благодаря этому получают очищенную воду стабильного качества и снижают нагрузку на последующие ступени обработки.
-
Предварительная водоподготовка
Система предварительной очистки может включать в себя резервуар для исходной воды, теплообменник, механический фильтр, угольный фильтр, умягчитель, фильтр тонкой очистки, дозирующее устройство, установку ультрафильтрации, систему УФ‑обеззараживания (для удаления остаточного хлора) и установку микрофильтрации. Эти компоненты обеспечивают удаление взвешенных частиц, остаточного хлора, микроорганизмов, солей жесткости и других примесей перед подачей воды на основной этап очистки.
-
Система двухступенчатого обратного осмоса (RO2)
В зависимости от качества исходной воды и требований к очищенной воде двухступенчатый обратный осмос (RO2) может служить заключительной ступенью системы получения PW. При высокой щелочности исходной воды возможно применение дегазатора. Получаемая вода соответствует требованиям фармакопей Китая, Европы и США.
-
Система RO1 + EDI
Система RO1 + EDI может быть выбрана в качестве заключительной стадии обработки в установке получения очищенной воды (PW) с учетом качества исходной воды и требований к конечной воде. Такая конфигурация обеспечивает стабильное качество очищенной воды, практически не зависящее от колебаний характеристик исходной воды. Получаемая вода соответствует требованиям Китайской, Европейской и Американской фармакопей.
-
Система RO2 + EDI
Система RO2 + EDI (двухступенчатый обратный осмос с электродеионизацией) помогает устойчиво поддерживать характеристики получаемой воды при колебаниях качества исходной воды. Показатели продукта могут быть лучше предельных значений, установленных фармакопеями.
-
УФ‑система удаления остаточного хлора
УФ‑система дехлорирования может применяться при предварительной водоподготовке вместо фильтра с активированным углем. Она обеспечивает снижение содержания остаточного хлора и инактивацию микроорганизмов в исходной воде, уменьшая микробиологические риски. Непрерывный контроль интенсивности УФ‑излучения и отображение дозы облучения позволяют оценивать результативность дехлорирования.

-
- Система изготавливается из нержавеющей стали SS304 или SS316L с учетом технологических требований и бюджета.
- Для проверки качества производства используется специализированное измерительное и контрольное оборудование.
- Модульное 3D-проектирование обеспечивает точную компоновку и изготовление по утвержденным чертежам.
- При монтаже трубопроводов предпочтение отдается сварным соединениям. Использование зажимных (кламповых) соединений допускается лишь там, где это необходимо, что помогает снизить риск размножения микроорганизмов.
- Автоматическая орбитальная сварка обеспечивает стабильность качества сварных швов и санитарное исполнение.
- После сварки может проводиться эндоскопический контроль 20% автоматических сварных соединений и 100% ручных швов для подтверждения качества и сопровождения квалификации.
Выбор материалов и гигиеническое исполнение -
- Непрерывный мониторинг качества воды (в режиме реального времени) позволяет контролировать ключевые показатели в соответствии с требованиями технологического процесса.
- Конструкция направлена на снижение микробиологических рисков: длина тупиковых участков трубопроводов ограничивается правилом трех диаметров (3D).
- Сливные линии предусматривают воздушный разрыв струи, препятствующий обратному затеканию и перекрестной контаминации.
- Конструкция системы предусматривает наличие нижней точки слива и уклон 5‰, что обеспечивает эффективный дренаж и предотвращает застаивание воды.
- Скорость потока в циркуляционном трубопроводе поддерживается на уровне выше 1 м/с, что помогает сдерживать рост микроорганизмов в распределительном контуре.
- Вторичный концентрат, концентрат установки EDI и очищенная вода, не соответствующая установленным требованиям, могут возвращаться в емкость для исходной воды для повторного использования, что позволяет сократить потребление исходной воды и снизить эксплуатационные расходы.
Контроль качества воды и управление микробиологическими рисками -
- Предусмотрены три уровня управления: оператор, администратор и старший администратор.
- Для каждой учетной записи предусмотрен индивидуальный пароль, который можно изменить.
- Система автоматически завершает сеанс работы после 5 минут бездействия, что предотвращает несанкционированное управление.
- При необходимости параметры можно сбросить до заводских настроек.
- В ключевых точках системы предусматривается возможность защиты от перегрузки, повышенного и пониженного напряжения.
- Сбои и аварийные сигналы регистрируются автоматически, что помогает операторам выявлять неисправности и оперативнее реагировать на них.
- Система внутренней связи позволяет операторам на разных рабочих местах отслеживать текущее состояние системы.
- При авариях возможна отправка SMS-уведомлений и дистанционный контроль с мобильных устройств.
Автоматическое управление и безопасность эксплуатации
- Модульная конструкция и компактность: упрощают размещение, проектирование и интеграцию оборудования.
- Санитарная обработка горячей водой без демонтажа: система может быть оснащена термостойкими мембранам обратного осмоса (RO) и термостойкими модулями EDI, пригодными для термической санитарной обработки на месте, что снижает микробиологические риски.
- Автоматическая работа двух умягчителей: последовательное включение или попеременная регенерация через клапанные блоки. Каждый умягчитель обеспечивает 100% требуемой подачи. Промывка, подача рассола, регенерация и ополаскивание автоматизированы.
- Частотное регулирование насосов: подающий насос и насосы высокого давления первой и второй ступеней оснащаются преобразователями частоты. Это обеспечивает регулирование давления в фильтрах и умягчителях, а также работу с малым расходом и рециркуляцией при ожидании, способствуя энергосбережению и снижению риска микробного роста.
- Двухлинейная подача воды: вода, соответствующая стандартам качества, поступает в накопительную емкость по двум трубопроводам. Вода, не прошедшая контроль качества, возвращается в промежуточную емкость по линии циркуляции. При заполнении накопительной емкости система автоматически переходит в режим циркуляции, предотвращая опорожнение трубопроводов и застой воды.

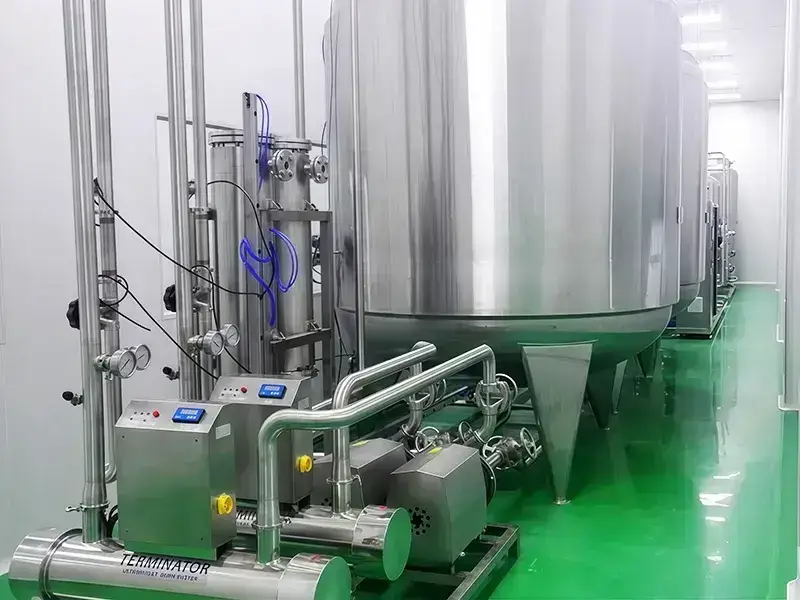

- Безразборная мойка с использованием буферного резервуара: промежуточная емкость может применяться в качестве буферной при CIP-мойке, уменьшая потребность в отдельной моечной установке.
- Минимизация сварных швов: трубы из нержавеющей стали по возможности гнут без промежуточных сварных соединений.
- Автоматическая орбитальная сварка соединений трубопроводов и фитингов в защитной среде аргона: повышает качество швов и санитарно-гигиенические характеристики системы.
- Автоматическое управление на базе программируемого логического контроллера (ПЛК): поддерживает несколько интерфейсов связи. Контроллер и система регистрации данных могут быть настроены с учетом требований 21 CFR Part 11 и рекомендаций GAMP 5.
- Регистрация параметров: электронный безбумажный регистратор либо бумажный самописец для непрерывной записи ключевых данных.
