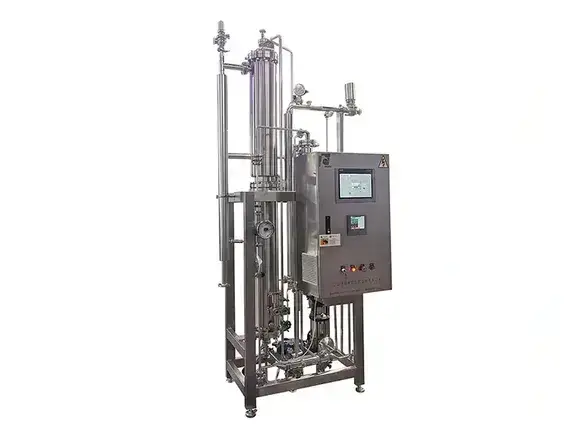

Генератор чистого пара
Чистый пар применяется для стерилизации фармацевтического оборудования, технологических трубопроводов, резервуаров и производственных линий. Генератор чистого пара (PSG) использует очищенную воду в качестве питательной среды, а промышленный пар – в качестве источника теплоты для получения чистого пара, используемого при стерилизации и дезинфекции в фармацевтическом производстве.
Генератор чистого пара серии CZQ обеспечивает надежную выработку пара благодаря использованию технологий рекуперации тепла, ступенчатого предварительного нагрева, испарения в пленке и трехступенчатой сепарации пара и воды. Конденсат чистого пара соответствует требованиям к воде для инъекций, установленным в фармакопеях CP2020 (Китай), USP43 (США) и EP10 (Европа), что позволяет фармацевтическим предприятиям поддерживать стабильную работу систем обеспечения чистыми средами в соответствии с нормативными требованиями.

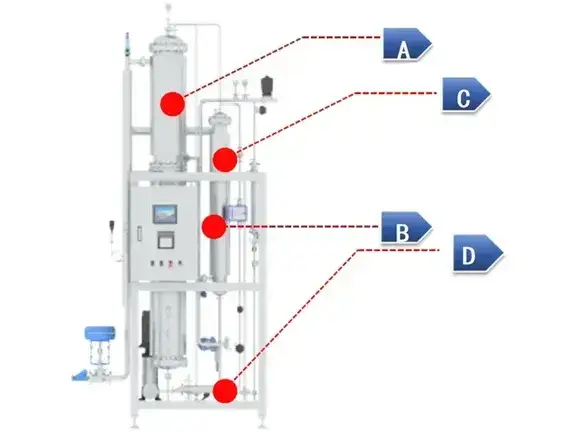

- Питательная вода под давлением, создаваемым многоступенчатым насосом, поступает в трубопроводный конденсатор, где предварительно нагревается за счет рекуперируемой теплоты. Затем вода проходит второй и первый подогреватели и поступает в испаритель.
- В испарителе вода распределяется по нагревательным трубкам и стекает тонкой пленкой по их стенкам. Промышленный пар нагревает и испаряет воду, образуя вторичный пар с каплями влаги.
- Вторичный пар поступает из нижней части испарительной камеры в пароводяной сепаратор. Пленочное испарение, гравитационное отделение капель и спирально-поточная сепарация обеспечивают получение чистого пара для стерилизации и дезинфекции в фармацевтическом производстве.
(Давление промышленного пара – 0,3 МПа)
| Модель | Производительность (л/ч) | Расход технологического пара (л/ч) | Расход питательной воды (л/ч) | Габариты (мм) |
| |
≥100 | 110 | 110 | 1200*800*2750 |
| |
≥200 | 220 | 220 | 1400*1000*3350 |
| |
≥300 | 330 | 330 | 1550*1100*3600 |
| |
≥400 | 440 | 440 | 1550*1100*4100 |
| |
≥500 | 550 | 550 | 1800*1315*3800 |
| |
≥750 | 825 | 825 | 1800*1315*4100 |
| |
≥1000 | 1100 | 1100 | 2000*1360*4500 |
| |
≥1500 | 1650 | 1650 | 2400*1510*4800 |
| |
≥2000 | 2200 | 2200 | 2400*1510*4900 |
| |
≥2000 | 3300 | 3300 | 2400*2100*4675 |
- Конструкция с двойной трубной решеткой: испаритель и сепаратор могут иметь конструкцию с двойной трубной решеткой, что помогает снизить риск перекрестного загрязнения и способствует гигиеничности системы.
- Трехступенчатая сепарация: пленочное испарение, гравитационное и спирально‑поточное разделение удаляют капли воды и стабилизируют чистоту пара.
- Детали, контактирующие со средой: все поверхности, соприкасающиеся с питательной водой, чистым паром или его конденсатом, выполнены из стали SS316L.
- Эффективная теплоизоляция: испаритель, подогреватель и конденсатор изолированы иглопробивным алюмосиликатным материалом, который снижает теплопотери и способствует поддержанию температурного режима.
- Обработка поверхностей из нержавеющей стали: внутренние и наружные поверхности могут подвергаться электрохимической полировке (электрополировке). Для наружных поверхностей возможна также пескоструйная обработка.
- Энергоэффективность: Испаритель и сепаратор образуют единую сообщающуюся систему, обеспечивающую более полное использование тепла. Система способна быстро выходить на максимальную производительность из режима ожидания, а функции контроля уровня жидкости и предварительного подогрева конденсата снижают энергопотребление.

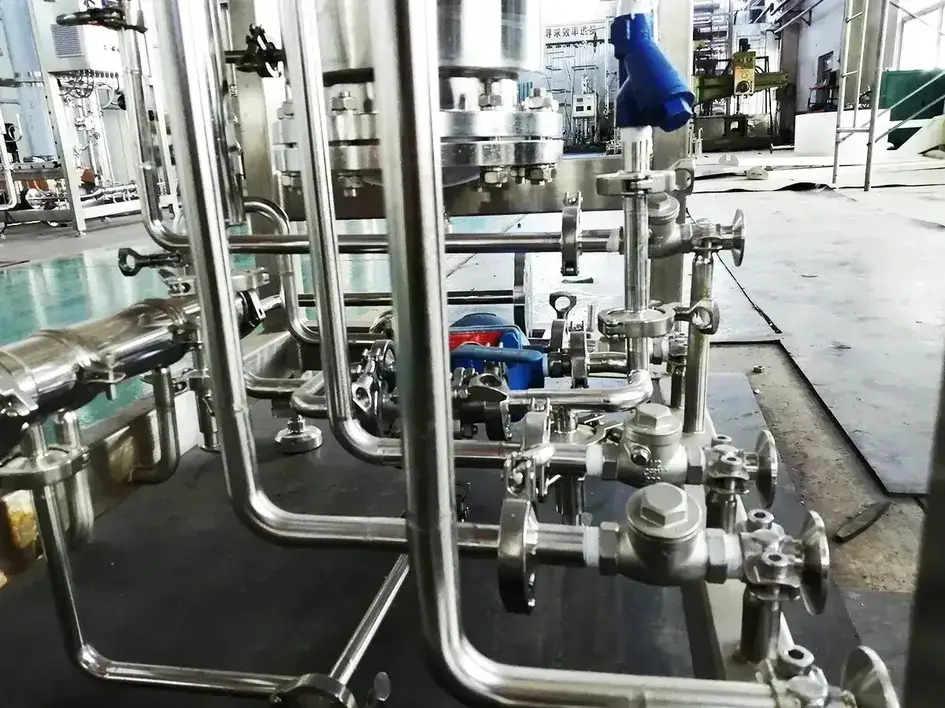

- Сокращение числа сварных швов: трубы из нержавеющей стали по возможности гнут непосредственно при изготовлении трубопроводов, уменьшая количество сварных соединений.
- Контроль качества сварки: возможно применение автоматической сварки трубопроводов и фитингов в защитной среде аргона с последующей электрополировкой для повышения качества швов и улучшения очищаемости.
- Документация для квалификации: для подтверждения качества проекта могут быть предоставлены фотографии эндоскопического контроля, схемы сварных швов, отчеты об испытаниях под давлением, отчеты о травлении и пассивации, а также проектная документация системы.
- Автоматическое управление: система на базе человеко‑машинного интерфейса (HMI) и программируемого логического контроллера (ПЛК) обеспечивает полностью автоматический режим, удобный интерфейс, различные варианты связи и не менее трех уровней разграничения прав пользователей.
- Онлайн‑мониторинг: обеспечивается непрерывный контроль электропроводности, температуры, расхода и других ключевых параметров. Возможна установка безбумажных или бумажных самописцев для регистрации и печати данных.
- Управление электронными данными: возможна настройка электронных подписей, электронных записей и журнала аудита с учетом рекомендаций GAMP 5 и требований 21 CFR Part 11.
- Конфигурация под конкретный проект: генератор чистого пара (PSG) подбирается с учетом потребности в стерилизации, компоновки систем чистых инженерных сред и требований к квалификации. Свяжитесь с нашими специалистами, чтобы обсудить решение по получению чистого пара, оптимально подходящее для вашего предприятия.
