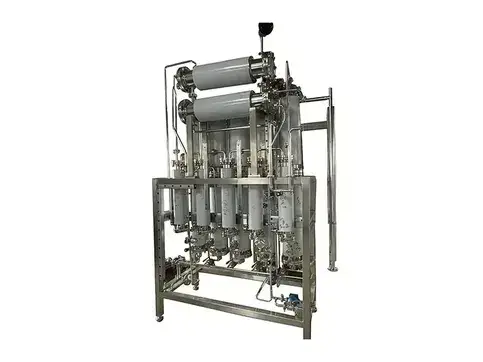

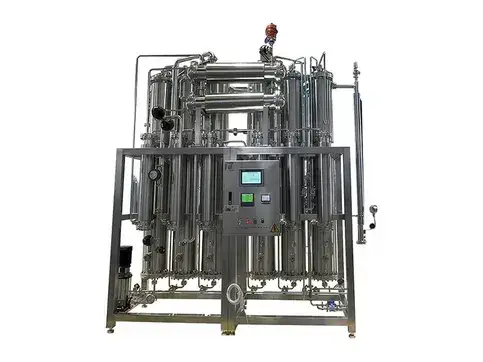

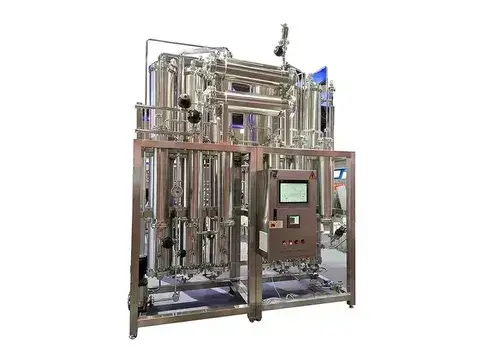

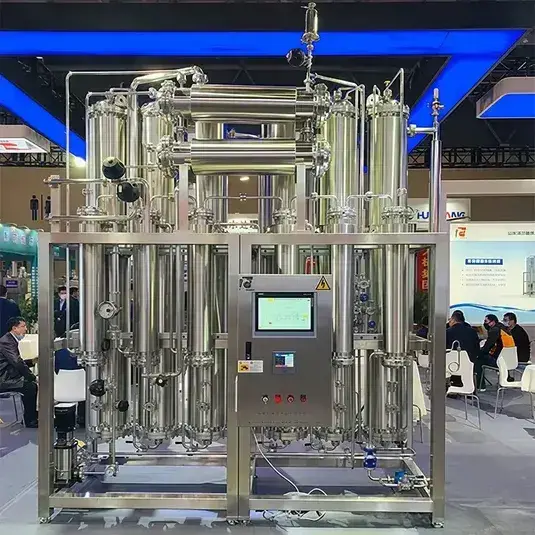

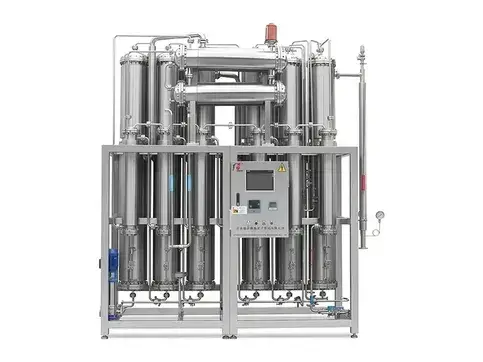

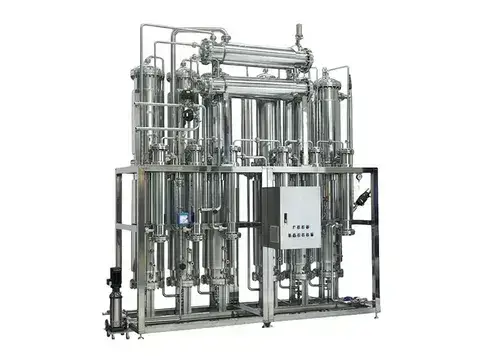

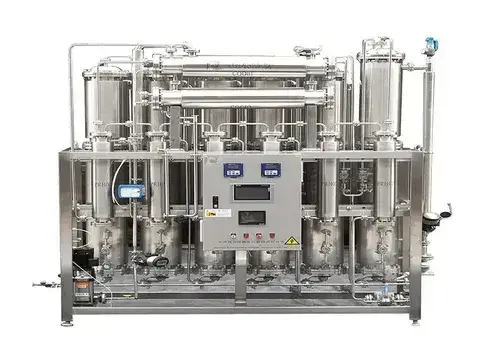

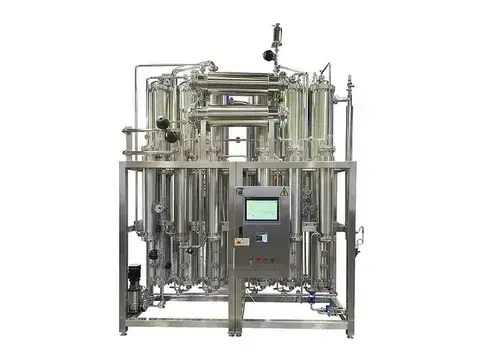

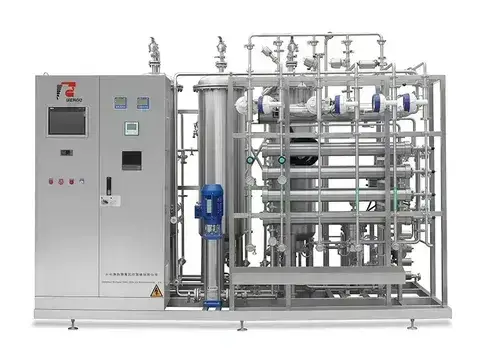

Многоколонный дистиллятор для получения воды для инъекций
Производство воды для инъекций (WFI) требует обеспечения стабильного процесса испарения, эффективной рекуперации тепла и надежного отделения чистого пара от исходной воды. Многокорпусный дистиллятор предназначен для получения воды для инъекций из подготовленной исходной воды посредством поэтапного предварительного нагрева, испарения в режиме падающей пленки, сепарации пара и воды, конденсации и непрерывного контроля электропроводности. Данный процесс позволяет фармацевтическим предприятиям получать воду для инъекций стабильного качества, обеспечивая при этом более эффективное использование вторичного пара и снижение энергетических потерь.
Многоэффективный дистиллятор для инъекционной воды использует очищенную воду в качестве ресурса для производства и промышленный пар в качестве источника тепла для получения воды высокой чистоты для инъекций (ВДИ). Производимая ВДИ полностью соответствует строгим требованиям Китайской фармакопеи (CP2020), Американской фармакопеи (USP43) и Европейской фармакопеи (EP10), что делает ее пригодной для широкого спектра фармацевтических применений.

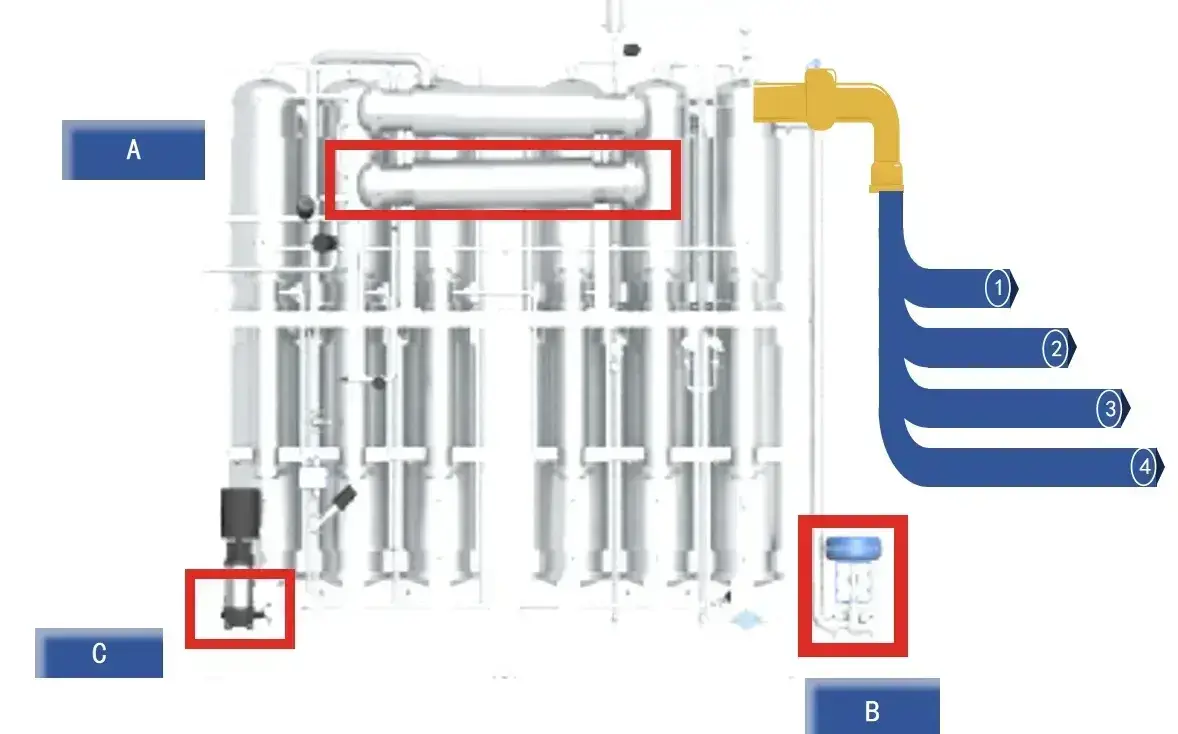

- Подготовленная питательная вода под давлением, создаваемым многоступенчатым насосом, поступает в конденсатор, а затем последовательно проходит предварительные подогреватели. В конденсаторе и подогревателях вода нагревается за счет вторичного пара, дистиллята и конденсата промышленного пара. Это позволяет рекуперировать теплоту и повысить энергетическую эффективность установки.
- После предварительного нагрева вода поступает в распределительное устройство испарителя первой ступени. Вода распыляется в нагревательные трубки и стекает по их внутренним стенкам тонкой пленкой. Такой процесс испарения в падающей пленке обеспечивает эффективную теплопередачу и стабильное парообразование.
- Вторичный пар, содержащий капли воды, из нижней части нагревательных трубок поступает в пароводяной сепаратор (устройство для отделения пара от воды). После отделения капель пар направляется на следующую ступень как греющая среда, а неиспарившаяся вода переходит на следующую ступень. Этот процесс повторяется на всех ступенях, обеспечивая последовательное повторное использование вторичного пара.
- Чистый пар с последней ступени объединяется с конденсатом, полученным на всех ступенях, кроме первой. После охлаждения и удаления неконденсирующихся газов получают дистиллят – воду для инъекций (WFI). В зависимости от модели установка может оснащаться устройством непрерывного отвода неконденсирующихся газов.
- Выходная система включает онлайн-мониторинг электропроводности, благодаря которой только дистиллированная вода, соответствующая спецификациям WFI, отводится в качестве конечного продукта, а некондиционная вода автоматически сбрасывается.
| Модель | Производительность (л/с) | Расход пара (л/ч) | Расход питательной воды (л/ч) | Расход охлаждающей воды (л/ч) | Габариты (мм) |
| |
≥100 | 30 | 110 | 80 | 1080×585×2800 |
| |
≥300 | 80 | 330 | 170 | 1760×755×3000 |
| |
≥500 | 115 | 550 | 190 | 2000×805×3500 |
| |
≥1000 | 250 | 1100 | 350 | 2300×1000×4000 |
| |
≥1000 | 210 | 1100 | 0 | 2930×1000×4000 |
| |
≥2000 | 440 | 2200 | 0 | 3650×1200×4100 |
| |
≥3000 | 670 | 3300 | 0 | 3800×1200×4200 |
| |
≥4000 | 900 | 4400 | 0 | 4300×1250×4500 |
| |
≥5000 | 1130 | 5500 | 0 | 4600×1400×4600 |
| |
≥6000 | 1350 | 6600 | 0 | 4600×1400×4900 |
- Внешний подогреватель, конденсатор и испаритель первого действия выполняются в виде двухтрубной решетки с расширением труб и внешней сваркой. Такая конструкция предотвращает перекрестное загрязнение между техническими жидкостями и технической водой.
- Оснащается трехступенчатой системой разделения, включающей испарение падающей пленки, гравитационное разделение и спирально-вихревое разделение потока, что гарантирует получение пара высокой чистоты.
- Все детали, контактирующие с питательной водой, водой для инъекций и вторичным чистым паром, изготавливаются из нержавеющей стали SS316L, что дает им высокую коррозионную стойкость и фармацевтический уровень гигиены.
- Испарители, подогреватели и конденсаторы изолируются алюмосиликатными иглопробивными матами, гарантирующими превосходные тепловые характеристики, малый вес и высокую схожесть размеров.
- Внутренние и внешние поверхности подвергаются электрополировке для создания гладкого, легкоочищаемого покрытия, соответствующего фармацевтическим стандартам.
- Многокорпусная конструкция повторно использует вторичный пар в различных корпусах, давая значительную экономию энергии. С увеличением количества корпусов энергоэффективность повышается, а потребление охлаждающей воды снижается. Для пятикорпусных установок требуется минимальное количество охлаждающей воды, в то время как шестикорпусные установки и вовсе работают без охлаждающей воды.
- Трубы из нержавеющей стали формуются методом прямого растягивающего изгиба для минимизации количества сварных швов. При необходимости применяется автоматическая сварка в аргоновой среде с односторонней сваркой и двусторонним формированием шва. Сварные швы подвергаются электрополировке для поддержания высочайшего качества.
- Поставляется с фотографиями эндоскопического контроля, диаграммами сварных точек, отчетами об испытаниях под давлением, записями пассивации и полной документацией по проектированию системы для вашей квалификации и валидации.
- Автоматизированное управление на базе HMI (человеко-машинный интерфейс) + ПЛК с удобным интерфейсом пользователя и множеством опций связи. Может быть настроено не менее трех уровней доступа для управления правами операторов.
- Мониторинг проводимости, температуры и расхода в режиме реального времени. Регистрация данных может быть настроена с использованием безбумажных или бумажных регистраторов для хранения и печати критических параметров.
- Опциональные электронные подписи и электронные записи дают возможность для полного контроля всех процессов. Система управления разработана в соответствии с руководством GAMP 5 и требованиями 21 CFR Part 11.
