Системы водоподготовки воды для инъекций (Генераторы ВДИ)
Вода для инъекций (WFI) – вода фармацевтического качества, соответствующая требованиям применимой фармакопеи.
- Подготовленная питательная вода подается под давлением многоступенчатого насоса и поступает в конденсатор, где начинается первая стадия теплообмена. Затем питательная вода проходит через каждый нагреватель. В конденсаторе и нагревателях питательная вода нагревается вторичным паром, дистиллированной водой и конденсатом промышленного пара, что способствует рекуперации технологического тепла и повышению энергоэффективности.

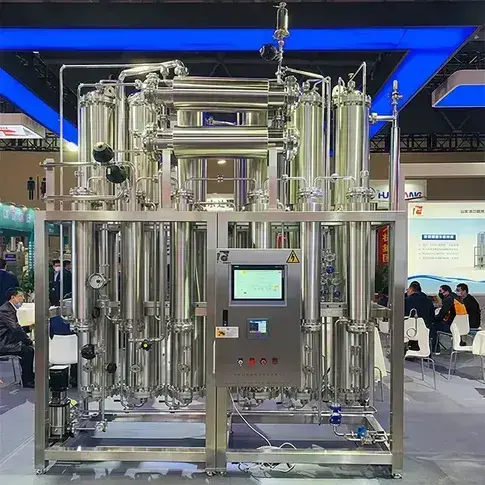

- После подогрева вода поступает в распределитель испарителя первой ступени, затем в нагревательные трубки и стекает тонкой пленкой по их внутренним стенкам. Пленочное испарение обеспечивает интенсивную передачу теплоты и устойчивое образование пара.
- Вторичный пар, содержащий капли воды, поступает в сепаратор (устройство для отделения пара от воды) из нижней части нагревательных трубок. После сепарации чистый пар направляется на следующую ступень в качестве греющего пара, а неиспарившаяся вода переходит на следующий этап обработки. Этот процесс повторяется на всех ступенях многокорпусной испарительной установки.
- Чистый пар из конечного испарителя смешивается со сконденсированной водой из каждого испарителя, за исключением первого. После охлаждения и удаления неконденсируемых газов полученная дистиллированная вода становится водой для инъекций. В зависимости от модели система может включать устройство непрерывной подачи неконденсируемых газов.
- На выходе качество получаемой воды контролируется с помощью системы непрерывного измерения электропроводности. Вода, соответствующая установленным требованиям, направляется потребителю как вода для инъекций, а вода, не прошедшая контроль, сбрасывается. Это обеспечивает защиту последующих фармацевтических процессов и надежный контроль качества воды.
- Фармацевтическое производство и составление препаратов
- Лабораторные исследования и контроль качества
- Стерилизация и очистка медицинских инструментов и оборудования
- Биотехнологические разработки и экспериментальные процессы
- Асептические операции наполнения и упаковки
- Обслуживание охлаждающих башен и систем ОВКВ
- Любые процессы, требующие воды высокой степени чистоты
- Электропроводность: ≤2 мкСм/см
- Удельное сопротивление: ≥0,5 МОм=см
- Микробное число: ≤10 КОЕ/100 мл
- Эндотоксины: ≤0,25 ЕЭ/мл
- Содержание тяжелых металлов: ≤0,5 мкг/мл
- Аммиак: ≤0,3 мкг/мл
- Значение pH: 6,5–8,5

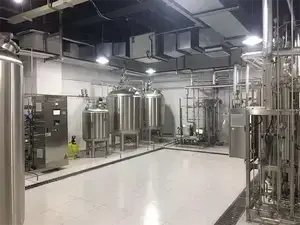

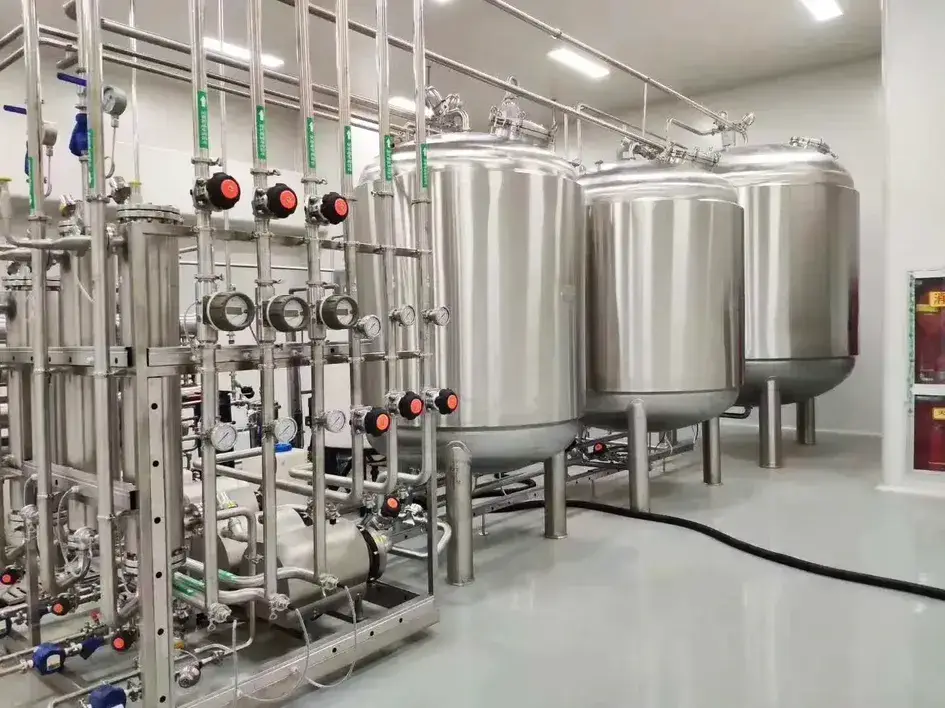

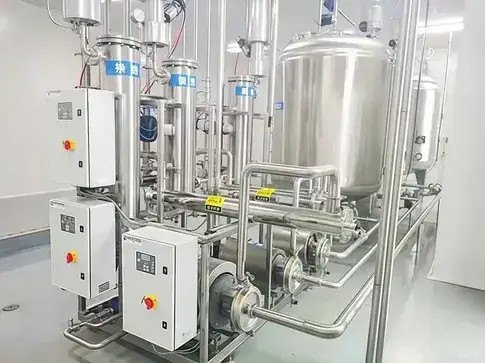

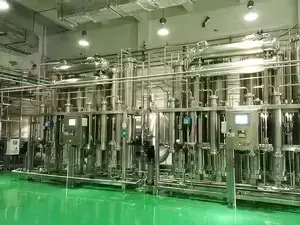

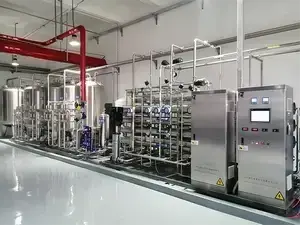

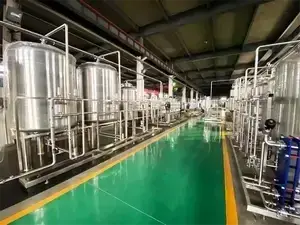

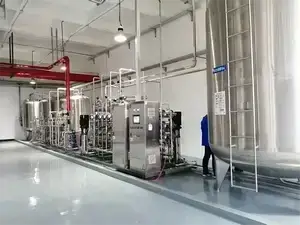

Примечание: Каждая наша фармацевтическая система для очистки воды проектируется индивидуально в соответствии с техническим заданием заказчика (URS). Все представленные фотографии и видеоматериалы взяты из реализованных проектов WEMAC.
-
Одноконтурная циркуляцияКогда электропроводность превышает заданный порог, система очистки воды перенаправляет воду обратно в промежуточный резервуар для поддержания качества воды перед переходом к следующему этапу.
-
Конфигурация с двумя источниками питанияЕсли электропроводность остается в допустимых пределах, вода задерживается и направляется в резервуар для хранения очищенной воды, обеспечивая стабильное качество без преждевременного перелива.
-
Промывка мембран обратного осмосаОсуществляется пермеатом первой ступени. Промежуточная емкость служит одновременно начальной и возвратной точкой цикла очистки.
- Конструкция с двойными трубными решетками: внешний подогреватель, конденсатор и испаритель первой ступени оснащены двойными трубными решетками. Применение развальцовки труб во внутренней трубной решетке и сварного соединения с наружной стороны позволяет предотвратить перекрестное загрязнение рабочих сред и обеспечить соблюдение санитарно-гигиенических требований при производстве воды для инъекций (WFI).
- Трехступенчатая система сепарации: в системе применяются три последовательных механизма отделения капельной влаги: пленочное испарение с нисходящим потоком жидкости, гравитационная сепарация и сепарация в спиральном потоке. Такое сочетание технологий обеспечивает эффективное удаление капель воды, увлекаемых вторичным паром, способствуя повышению чистоты пара и качества получаемой воды для инъекций.
- Контактирующие с продуктом элементы сделаны из нержавеющей стали SS316L: все элементы оборудования, непосредственно контактирующие с питательной водой, водой для инъекций и вторичным чистым паром, изготовлены из коррозионностойкой нержавеющей стали SS316L (AISI 316L). Использование материала обеспечивает соответствие высоким санитарно-гигиеническим требованиям фармацевтического производства, а также длительную устойчивость оборудования к коррозии.

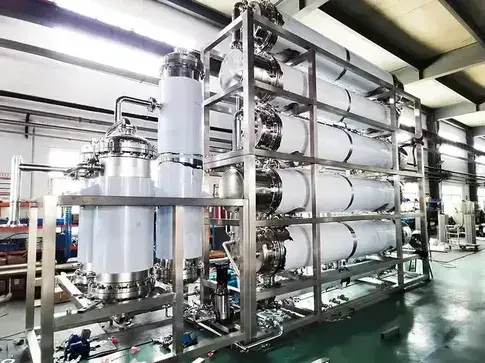

- Эффективная теплоизоляция: испаритель, подогреватель и конденсатор оснащены теплоизоляцией из иглопробивных матов на основе алюмосиликатного волокна. Этот материал отличается небольшой массой, стабильностью эксплуатационных характеристик и высокими теплоизоляционными свойствами, что способствует снижению тепловых потерь оборудования.
- Полированные поверхности из нержавеющей стали: внутренние и наружные поверхности оборудования подвергаются электрохимической полировке, обеспечивающей высокую гладкость поверхности нержавеющей стали и облегчающей ее очистку. По требованию заказчика внешняя поверхность может быть обработана пескоструйным методом.
- Энергоэффективная эксплуатация: в процессе многоступенчатой дистилляции вторичный пар используется в качестве греющей среды на последующих ступенях испарения. Это позволяет повысить эффективность использования технического пара и сократить энергопотребление. С увеличением количества ступеней эффект энергосбережения становится более выраженным, одновременно существенно снижается расход охлаждающей воды. Пятиступенчатый дистиллятор потребляет лишь небольшое количество охлаждающей воды, тогда как шестиступенчатая установка не требует ее использования.
- Минимизация сварных соединений трубопроводов: при изготовлении трубопроводов из нержавеющей стали по возможности применяется непосредственная гибка труб, позволяющая сократить количество сварных соединений. Такое конструктивное решение способствует повышению санитарно-гигиенических характеристик системы и снижению риска загрязнения технологических сред.
- Высокое качество сварных соединений: при сварке трубопроводов и соединительных элементов может применяться автоматическая аргонодуговая сварка в среде защитного газа с односторонним выполнением сварного соединения и формированием шва с обеих сторон. После сварки проводится электрохимическая полировка, способствующая повышению качества обработки сварных соединений и облегчению их последующей очистки.
- Комплект документации для квалификации и валидации оборудования: для подтверждения качества изготовления и обеспечения процедур квалификации и валидации могут предоставляться фотографии эндоскопического контроля внутренних поверхностей, карты сварных соединений, протоколы испытаний на герметичность и прочность давлением, отчеты о травлении и пассивации, а также проектная и конструкторская документация системы.
- Автоматизированная система управления: оборудование оснащается системой полностью автоматического управления на базе программируемого логического контроллера (ПЛК) и человеко-машинного интерфейса (HMI). Система предусматривает удобный интерфейс оператора, различные варианты коммуникационного взаимодействия с внешними системами и не менее трех уровней разграничения прав доступа пользователей для обеспечения контролируемой эксплуатации оборудования.
- Непрерывный контроль технологических параметров: система обеспечивает возможность непрерывного контроля электропроводности, температуры, расхода и других критически важных технологических параметров в режиме реального времени. Для регистрации данных может применяться электронный безбумажный регистратор либо регистрирующий прибор с бумажной записью, обеспечивающий документирование и, при необходимости, печать основных параметров технологического процесса.
- Управление данными с учетом нормативных требований: система управления может быть дополнительно оснащена функциями электронных подписей, ведения электронных записей и регистрации контрольного следа (Audit Trail), обеспечивающего прослеживаемость действий пользователей и изменений параметров системы. Эти функции предназначены для поддержки соответствия рекомендациям GAMP 5 и требованиям раздела 21 CFR Part 11 в части электронных записей и электронных подписей.
- Индивидуальная конфигурация оборудования под требования проекта: система получения воды для инъекций (WFI) может комплектоваться с учетом требуемой производительности, показателей качества воды, требований к квалификации и валидации, а также особенностей размещения и организации инженерных систем чистых технологических сред на предприятии. Для подбора оптимального технического решения и конфигурации установки получения воды для инъекций свяжитесь с нашими специалистами.
